протЁкает, нагрузка подключена к общему проводу через разделительный конденсатор Ср. В схеме осуществляется последовательное питание транзисторов по постоянному току (ток протека ет через оба транзистора и источник Е). Переменные составляю щие токов плеч Jki и гг в нагрузке складываются.

Схема управляется однофазным напряжением. Его можно получить от резисторного каскада с транзистором, включенным с ОЭ. Входной трансформатор из схемы можно исключить, что упростит интегральное исполнение усилителя. Вариант такой бестрансформаторной двухтактной схемы на комплементарных (разноструктурных) транзисторах приведен на рис. 21.46, б. В схеме используется непосредственная связь между каскадами. Входное напряжение прикладывается между базой транзистора V3 и общим проводом. Транзисторы V2 и V3 оказываются включенными с ОК (общим электродом для входной и выходной цепей у транзистора V2 является коллектор). Выходные токи плеч протекают так же, как в каскаде по схеме рис. 21.46, а. При включении транзисторов с ОК должно быть «Бх>"вых, поэтому отсутствие в схеме входного трансформатора привело к уменьшению коэффициента усиления по мощности. Диод VD в схеме обеспечивает смещение на транзисторах и температурную стабилизацию рабочей точки. Сопротивлением нагрузки транзистора VI по постоянному току служит суммарное сопротивление R+Rvd- На сопротивлении диода Rvd создается напряжение 2Е/бэо = f63v2+fcaovs- Сопротивлением нагрузки по переменному току служит параллельное соединение резистора 7? и входного сопротивления V3. При использовании мощных транзисторов в бестрансформаторном оконечном каскаде трудно подобрать близкие по характеристикам разноструктурные пары транзисторов. В этом случае двухтактную схему выполняют на составных транзисторах (рис. 21.47, а). Мощные транзисторы V4, V5 имеют одинаковую проводимость. Пары V2, V4 и V3, V5 составных транзисторов эквивалентны одиночным соответственно р-п-р и п-р-п транзисторам. Транзисторы V2-V5 используются в режиме В. Конденсатор С обеспечивает постоянство режима работы тран-

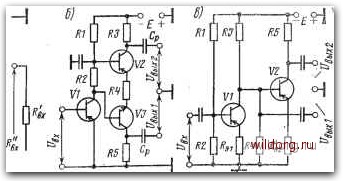

Рис. 21.47. Двухтактные бестрансформаторные каскиды



зисторов при изменениях сопротивления нагрузки (вплоть до ее обрыва). Резистор R1 по переменному току подключен параллельно нагрузке, его сопротивление выбирают Rl {30 50) Ru.

Схема с последовательным возбуждением несимметричным однофазным напряжением (рис. 21.47, б) может быть выполнена на однотипных транзисторах. Напряжение сигнала «bxi поступает на в.ход нижнего (ведущего) плеча. На вход верхнего (ведомого) плеча противофазное напряжение г/г снимается с резистора R5. По постоянному току транзисторы VI, V2 включены последовательно, а схемно - с ОЭ. Делитель R1R2 определяет исходный ток транзисторов, а делитель R3R4 - распределение напряжения между ними. Оконечные каскады с последовательным управлением работают лишь в режиме А. Их к. п. д. не превышает 50%. Возможность применения в схеме однотипных транзисторов облегчает изготовление усилителя по интегральной технологии.

§ 21.11. Фазоинверсные каскады

Фазоинверсными называют каскады с несимметричным входом и симметричным относительно общего провода выходом. Для удовлетворения этого требования инверсные каскады имеют два выхода, с которых спимают равные по амплитуде, но сдвинутые по фазе на 180 напряжения. Инверсные каскады используются для перехода от несимметричных однотактных каскадов к двухтактным, а также для передачи сигнала от однотактных каскадов к симметричной нагрузке.

Фазоинверсный каскад с разделенной нагрузкой выходной цепи приведен на рис. 21.48, а. В усилителе одна часть нагрузки включена в цепь коллектора (резистор R), а другая Rs - в цепь эмиттера. Переменные напряжения гвых! и «выхг снимаются с сопротивлений нагрузок Ru = RuRbxi/{Ru + Rbxi) и Rn"=RRbK"/{Rs + RBxl,

образованных соответственно параллельным соединениям резисторов Rk и Rs и входных сопротивлений Rbx и Rex" соответствующих

р"


iliJ

Рис. 21.48. Фазоинверсные каскады



плеч оконечного каскада. Относительно R„ транзистор включен по схеме с ОЭ, следовательно, напряжение Оых! противофазно входному [Увх,. а относительно /?„" - по схеме с ОК, следовательно, напряжение г/вых2 на нем по фазе совпадает с входным «вх- Усиление входного сигнала схемой с ОЭ несколько больше, чем в схеме с ОК, т е. Ывых1>«вых2- Для устранения этой аси.мметрии выходных напряжений подбором значения сопротивления резистора в цепи коллектора выбирают Ra<iRn"-

Инверсные каскады с разделенной нагрузкой используются при работе на двухтактный транзисторный каскад, работающий в режиме А, при небольшой .мощности усилителя. При работе на двухтактный каскад в режиме В параллельно входным сопротивлениям плеч оконечного каскада включают диоды для разряда разделительных конденсаторов, заряжающихся в режиме В им-п}льсами входного тока транзистора.

Инверсные каскады используются также в ИМС для управления бестрансформаторными каскадами на одноструктурных транзисторах. Каскады с разделенной нагрузкой с глубокой ООС обеспечивают малые нелинейные и частотные искажения, просты в исполнении. К недостаткам этих каскадов относят сложность введения в них цепей НЧ и ВЧ коррекции, отсутствие усиления сигнала, так как напряжение сигнала от УЭ делится поровну между сопротивлениями нагрузки {Rj/ и Р„").

Фазоинверсный каскад с эмиттерной связью (см. рис. 21.32, б) имеет большую симметрию выходных противофазных напряжений и стабильность коэффициента усиления. Входное напряжение сигнала приложено между базой VI, включенного с ОЭ, и об-ши.м проводо.м схемы. Это напряжение равно сумме напряжения «вх1 между базой и эмиттером транзистора VI и напряжения Wbx2 на резисторе Rg. Напряжения iBxi и «вх2 по фазе совпадают с входным сигналом.

Транзистор V2 включен с ОБ (его база соединена через конденсатор С2 с общим проводом). Напряжение возбуждения, действующее между эмиттером и базой V2, равно «б.\-2 и приложено к транзистору в противоположной полярности относительно входного Ывх. в результате транзисторы VI и V2 работают в противофазе, переменные составляющие эмиттерных igi и 1э2 и коллекторных iui и гкг токов сдвинуты по фазе относительно друг друга на 180°, следовательно, напряжение Uj,2 на резисторе Ra создается разностью токов (igi-гэг) - Противофазность токов и 1"к2 обусловливает противофазность выходных Ывых! и Ывых2 напряжений.

Фазоинверсные каскады на равноструктурных транзисторах используются в усилителях с двухтактным оконечным бестрансформаторным каскадом (рис. 21.48, б). Транзисторы V2 и V3 по постоянному току соединены последовательно. Транзистор V3 включен с ОЭ, а У2 -с ОБ (его база по переменному току через конденсатор С подключена к общему проводу). Выходные напряжения Ub„xi и «„ых2, снимаемые с резисторов R3 и R5, включенных в коллекторных цепях разноструктурных транзисторов, сдвинуты
